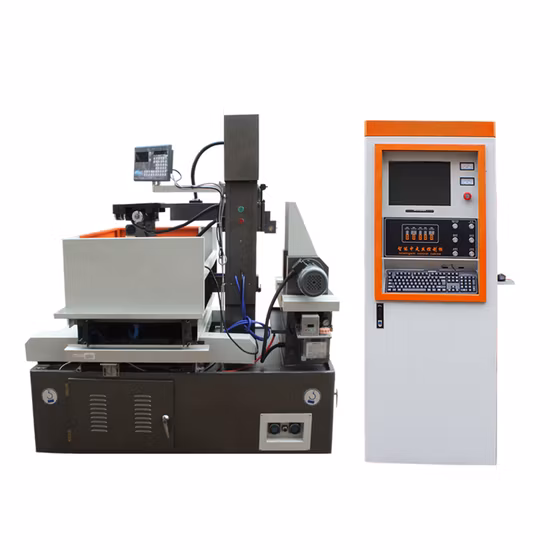

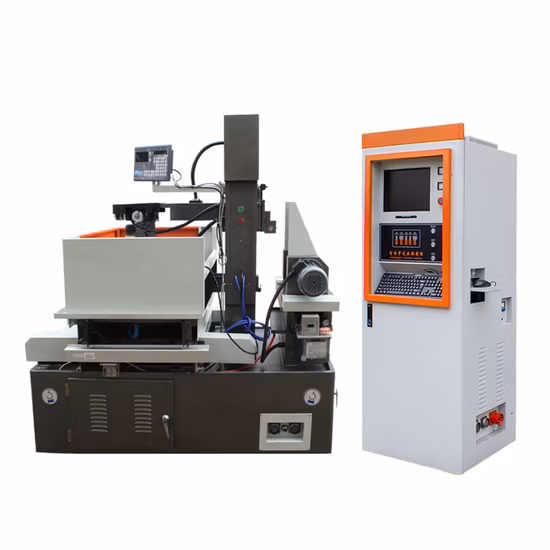

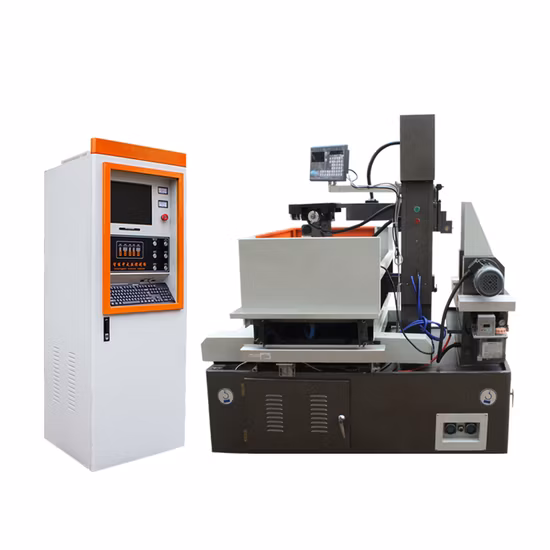

Máquina de electroerosión por corte de alambre Dk7745 de alta velocidad, máquina herramienta de descarga eléctrica con corte de alambre de precisión

Información básica.

N º de Modelo.	DK7745
Control numerico	CNC/MNC
Precisión de procesamiento	0,01~0,02(mm)
Clasificación de desempeño	Máquinas herramienta CNC de alta gama
Certificación	CE, RoHS, ISO 9001
Condición	Nuevo
Paquete de transporte	Embalaje de caja de madera
Especificación	1500*1000*1700
Marca comercial	Langkai
Origen	Suzhou, China
Código hs	32059609
Capacidad de producción	1500 sistemas/año

Descripción del Producto

Máquina de electroerosión por corte de alambre DK7745 de alta velocidad, máquina herramienta de descarga eléctrica con corte de alambre de precisión
Corte de alambre rápido y de alta eficiencia es un conjunto de aparatos eléctricos de máquina herramienta, fuente de alimentación de alta frecuencia, servocontrol y programación de gráficos como uno solo, para lograr alta eficiencia, alta precisión, alto acabado, control de procesamiento simple, y mejorar en gran medida el nivel de procesamiento de la máquina cortadora de alambre rápida. La conmutación flexible con convertidor de frecuencia se adopta en la conmutación de máquinas herramienta, que puede ajustar arbitrariamente la velocidad del tambor transportador de alambre, mejorando así la suavidad de la pieza de trabajo. La alta eficiencia (la eficiencia de corte puede alcanzar de 7000 a 8000 milímetros cuadrados por hora) es el doble de la eficiencia de corte de las máquinas herramienta comunes. El ahorro de energía (el consumo de energía de la máquina es de 0,85 grados por hora) es un 50% más que el de las máquinas herramienta comunes. La protección ambiental (cubierta de agua de protección ambiental de la máquina herramienta para evitar salpicaduras del fluido de trabajo) se puede reemplazar una vez cada 30 días hábiles mediante el uso de fluido de trabajo del tanque de agua con filtro de alta presión, lo que mejora en gran medida el tiempo de trabajo y reduce la cantidad de descarga de aguas residuales. Todas las partes eléctricas de la máquina herramienta están instaladas en el gabinete de control para un tratamiento impermeable y todo el suministro de aceite está integrado con una bomba de aceite manual.
1.Seleccione rodamientos emparejados sin holgura para mejorar la precisión.
2. Selección de husillos de bolas de alta calidad.
3. Uso de riel guía con incrustaciones de acero
4. Buenos requisitos del proceso de ensamblaje.
5.Al utilizar un convertidor de frecuencia, la velocidad del tambor de alambre se puede ajustar arbitrariamente, mejorando así la suavidad de la pieza de trabajo.
6.La eficiencia del procesamiento convencional puede alcanzar 150 mm2/min.

NO.	Artículo	parámetros
1	tipo principal	GB DK7745, alta velocidad
2	Forma de armario eléctrico	Gabinete vertical (tipo escalón completo)
3	Guía	Riel de acero
4	Forma de tornillo de avance	husillo de bolas
5	Forma del motor de movimiento XYUV	Motor paso a paso reactivo
6	Modo de trabajo del motor transportador de alambre.	Regulación de velocidad del convertidor de frecuencia 1 ~ 12m/S
7	Protección de máquinas herramienta	Cubierta de protección del medio ambiente
8	Resolución del eje de movimiento.	0,001 mm
9	Tamaño de la mesa	580X850
10	Carrera axial X, Y	450X550mm
11	Recorrido del eje U, V	±30×±30mm
12	Cono de mecanizado / espesor de mecanizado	±6°/80 mm
13	Grosor máximo de corte recto	600 mm (elevación manual del eje Z)
14	modo de control	varillaje de 4 ejes
15	Capacidad de carga máxima	450 kilos
dieciséis	Corriente máxima de procesamiento	12 A
17	Máxima eficiencia de procesamiento Cr12, H = 60 mm	≥180 mm²/m
18	Rugosidad de la superficie (corte recto, H ≤ 40 mm)	Ra≤2.0μm
19	Precisión de corte Cr12, H = 40 mm	≤0,01 mm
20	Desviación radial del cilindro de almacenamiento de alambre	≤0,02 mm
21	Rango de diámetro del alambre de molibdeno	0,12~0,22 mm
22	Capacidad de almacenamiento de alambre del cilindro de almacenamiento de alambre	250m
23	Pérdida del hilo de molibdeno Cr12, H = 40 mm	≤0,02 mm /300000 mm²
24	Cortar la fuente de alimentación	Sistema de alimentación de alta frecuencia sin resistencia.
25	Sistema operativo	Windows XP
26	Sistema de control	sistema
27	interface de comunicación	LAN,RS232,USB
28	Función de operación	Importación de dibujos o dibujos CAD
29	Volumen del tanque de trabajo	55L, puede ser 90L
30	Modo de filtración de fluido de trabajo.	Filtración de pantalla de filtro
31	Peso de toda la máquina	1700 kilogramos
32	Dimensión total del motor principal.	1900x1300x1800mm
33	Tamaño del gabinete	730×630×1820mm
34	Potencia nominal del aparato eléctrico.	≤ 2,7 kilovatios

Accesorios del producto

S/N	nombre del producto	Posición	CANTIDAD
1	motor principal		1
2	Funda impermeable	En anfitrión	1
3	lámpara de trabajo	En anfitrión	1
4	Accesorio (marco de soporte de la pieza de trabajo)	en el tanque de agua	1
5	Sistema de filtración		1
6	cabina de control		1
7	Electricidad para máquinas herramienta	En el gabinete de control	1

Documentos salientes

S/N	nombre	spe	Fabricante	Volumen de distribución gratuita
1	tijeras	Numero 3	Compra normal en el mercado	1
2	llave hexagonal interior	M4-M10(5)		1
3	Quédate llave	14-17		1
4	Destornillador de madera	Uno, tipo cruz		2
5	pistola de aceite	Carcasa metálica		1
6	Corrector de alambre de molibdeno	H80mm	Autocontrol	1
7	Rueda de seda superior			1
8	Trabajando fluidamente	Emulsionante	Longkai, Suzhou	1
